트로프 알루미늄 프로파일이라고도 하는 U자형 알루미늄 프로파일은 일반적인 알루미늄 프로파일입니다.범용 알루미늄 프로파일이라고 하는 이유는 무엇입니까?용도가 다양하고 크기가 다양하기 때문입니다.우리는 일반적으로 문과 창문용 유리 슬롯, 모서리 프로파일, 천장용 알루미늄 합금 그릴(알루미늄 스퀘어라고도 함)과 같은 건축 장식용 U자형 알루미늄 프로파일을 더 많이 봅니다.커튼과 슬라이딩 도어의 행잉 레일도 U자형 알루미늄 프로파일로 만들어집니다.이러한 건물용 U자형 알루미늄 프로파일은 공통적인 특징을 가지고 있습니다. 즉, 얇습니다. 특히 알루미늄 정사각형은 하중을 견딜 필요가 없으므로 당연히 얇을수록 좋습니다.
오늘 우리는 주로 U자형 산업용 알루미늄 프로파일에 대해 이야기합니다.산업용 트로프 알루미늄도 매우 일반적입니다.U자형 알루미늄 합금 프로파일은 소형 LED 램프 쉘부터 대형 섀시 쉘까지 사용됩니다.물론 일부 LED 램프 쉘은 일반 U자형 알루미늄이 아니며 일부는 다양한 모양의 노치가 있거나 C자형과 유사합니다.
또한 U자형 알루미늄은 트렁킹 및 가이드 레일에도 사용됩니다.일반적으로 트렁킹의 벽 두께는 비교적 얇은 반면 가이드 레일은 높은 직진도와 강한 안정성을 요구하므로 일반적으로 매우 두꺼운 알루미늄입니다.
60년 이상의 경험을 통해 우리는 강력한 문제 해결 능력을 개발했습니다.수많은 산업과 협력함으로써 우리는 각 산업에 중요한 것이 무엇인지 배웠고 맞춤형 알루미늄 압출 요구 사항에 맞는 방법을 개발했습니다.
빠른 산업 사례
조명 산업 반사경은 매끄러운 표면 마감과 특정 합금 선택이 필요합니다.전자 산업의 방열판은 방열을 최대화하기 위해 높은 텅 비율이 필요할 수 있습니다.프로파일 어셈블리 또는 비압출 엔드 캡 또는 피팅과 정렬하려면 엄격한 알루미늄 압출 공차가 종종 필요합니다.각 산업에는 고유한 요구 사항이 있으며 우리는 그와 함께 일할 수 있는 다양한 경험을 가지고 있습니다.
알루미늄 압출은 우리가 하는 일의 시작에 불과합니다.알루미늄 압출 경험을 원활하게 만들기 위해 설계 지원에서 맞춤형 포장에 이르기까지 다양한 서비스를 제공할 수 있습니다!
다중 프로파일 솔루션
한 고객이 조립을 위한 16개의 독특한 알루미늄 압출재로 구성된 새로운 프로젝트를 가지고 우리를 찾아왔습니다.프로젝트에 대해 더 배우고 고객의 요구 사항을 이해하는 과정에서 제안된 프로필을 검토하고 패키지를 5개의 프로필로 재설계했습니다.알루미늄 압출 툴링 비용은 물론 부품 설치에 소요되는 시간과 비용도 절감되었습니다.
가공 부품
고객은 전통적으로 심하게 가공된 부품을 가지고 우리를 찾아왔습니다.최종 용도 및 고객 목표에 대해 문의하면 다운스트림에서 가공 비용을 줄이는 설계/조립 기능을 통합한 거의 순수한 형태로 이어집니다.알루미늄 압출은 투자를 극대화하기 위해 광범위하게 맞춤화할 수 있습니다.
기술 알루미늄 압출 정보:
알루미늄 압출은 설계가 매우 다양할 수 있으므로 프로파일 기능을 실제로 결정하는 유일한 방법은 귀하의 설계를 보여주는 것입니다.우리는 꽤 놀라운 모양을 압출했습니다. 그 중 많은 것이 아래 나열된 지침의 "예외"였습니다.
허용되는 알루미늄 압출 디자인 형식
3D 모델 및 어셈블리의 경우: 2D 도면의 경우:
Solid Edge 기본 모델 및 어셈블리
Solid Works 기본 모델 및 어셈블리
파라솔리드(.x_t) 파일
단계 파일(.stp) 파일
IGES(.igs)**
손 스케치(.pdf)**
Solid Edge 기본 도면(.dft)
도면(.dwg) 또는 (.dxf)
손 스케치(.pdf)**
**.igs 및 .pdf 파일은 알루미늄 압출 프로파일 정확도를 보장하기 위해 추가 세부 정보와 시간이 필요할 수 있습니다.
알루미늄 압출 투자를 극대화하려면 설계 단계 초기에 당사에 문의하십시오.
플랜트 기능 지침
프레스 크기-톤수 – 6″-1250톤, 7″-1800톤, 2 x 8″-2750 – 3200톤
프로필 원형 크기 *(CCD) – 최소 0.125인치 ~ 10인치 너비
벽 두께 – <0.020″ 최소, 최대, 모양에 따라 다름
프로파일 무게 – 0.020lb/ft ~ 10+ lb/ft
텅 비율 – 방열판 및 기타 채널 프로파일에 대해 20:1에 가까운 텅 비율로 프로파일을 압출했습니다.
*(CCD=외접원 지름)
알루미늄 압출 공정에 대한 간략한 설명을 보려면 여기를 클릭하십시오.
표준 프로파일
다양한 표준 다이(채널, 앵글, 플랫 바 등)가 있습니다.자세한 내용은 영업 담당자에게 문의하십시오.

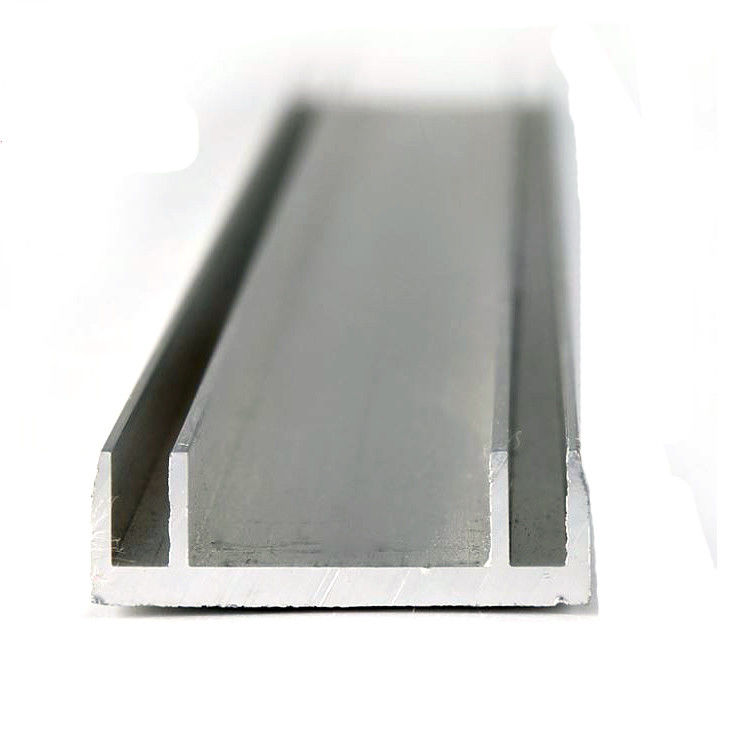

설명 | 산업용 알루미늄 U 채널 압출 프로파일 |
재료 두께(t) | 1.0-3.0mm |
재료 | 알루미늄 합금 6063 |
어닐링 처리 | T3-T8 |
색상 | 실버, 브론즈, 샴페인, 블랙, (RAL 시리즈) 등. |
표면 처리 | 밀 마무리, 양극 산화 처리, 분말 코팅, 전기 영동, 나뭇결, 광택 처리 등 |
모양 | 사용자 정의, 정사각형, 원형, 평면, 타원형 및 고객의 도면에 따라. |
길이 | 일반 길이 = 6.0m 또는 고객 주문 |
용법 | 건물, 생산 라인, 장식, 산업, 운송, 문 및 창 등 |
패키지 |
1. 각 프로필의 진주 면 폼; 2. 수축 필름으로 포장하십시오. 3. 고객 요청에 따라 포장합니다. |
장점/특징 |
다양한 메카니컬로 다채로운 제품 제공 모든 종류의 건축 스타일을 적용하는 공연 |
